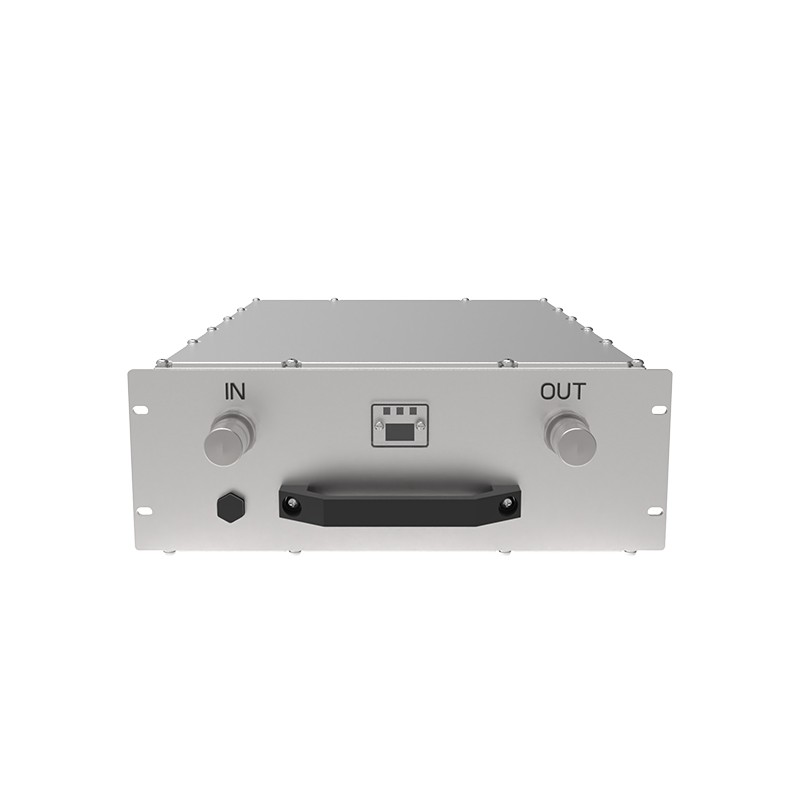

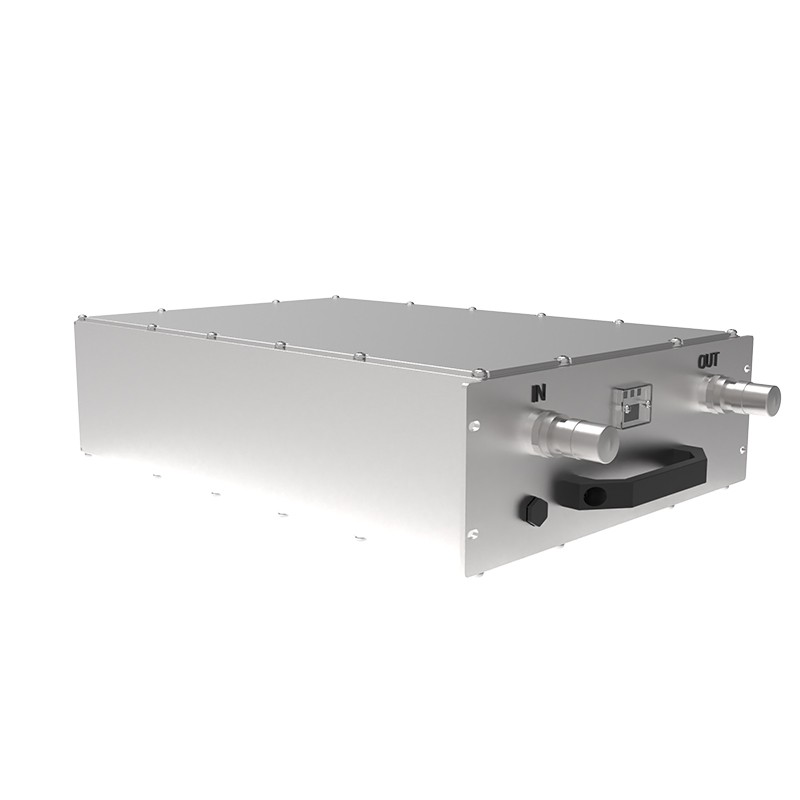

液冷充电模块

产品介绍

详情

• 类别	名称	参数
  环境条件	工作温度	-40C~+75℃; -40℃模块起机; 60℃以上降额使用; 75℃以上关机
  	过温保护	进水口温度>75℃或<40℃,模块关机保护
  	储藏温度	40℃~85℃
  	工作湿度	≤95%，无冷凝
  	海拔	海拔高度＜2000m；2000m以上需要考虑降额使用
  交流输入	输入电压	260~485VAC; 额定电压380VAC±15%； 320~485VAC满功率输出，260~320VAC降额
  	输入频率	55Hz±10Hz
  	THD	≤5%(50%额定功率~100%额定功率)
  	相数	三相+保护地
  	功率因数校正	≥0.95(20%额定功率~50%额定功率)； ≥0.98(50%额定功率~100%额定功率)
  	输入标准电流	＜76A
  	输入欠压保护	255±5VAC,回差≥15VAC
  	输入过压保护	490±5VAC,回差≥15VAC
  	输入限功率	输入电压260±5VAC~320±5VAC时，输出功率由50%线性增至
  直流输出	输出额定值	1000VDC/40A
  	恒功率范围	40kW	低压模式: 300VDC~500VDC 高压模式：500VDC~1000VDC
  	输出电压范围	150VDC~1000VDC
  	输出电流范围	0~133.3A
  	输出过压保护	1010±10VDC
  	输出欠压告警	140±5VDC
  	短路保护	短路自动关机保护，故障消除后需要下发开机指令
  	输出电压纹波因数(25C)	≤1%（500VDC~1000VDC）	≤1%（200VDC~500VDC）
  	稳压精度	≤±0.5%
  	稳流精度	≤±1%
  	输出电压设定误差	≤±0.5%
  	输出电流设定误差	≤±0.3A(设定的输出直流电流＜30A); ≤±1%(稳流状态，设定的输出直流电流≥30A)
  	均流精度	≤±5%(限流、50%~100%的额定)
  	开机过冲幅度	≤±4%
  	正常开机时间	3S≤t≤8S
  	效率	额定效率≥96%， 最高效率≥97%
  物理特性	噪音	无噪音
  	冷却方式	液冷
  	外形尺寸	立：120mm*300mm*460mm(宽*高*深) 横：300mm*120mm*460mm(宽*高*深)
  	质量	≤28kg
  	MTBF	400000小时（40℃)

特性曲线
