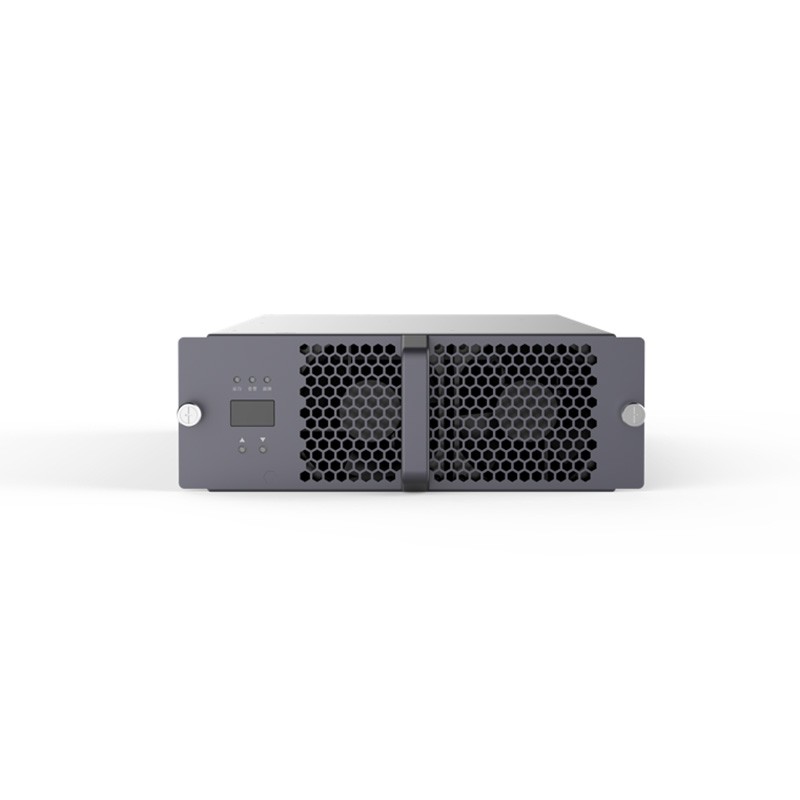

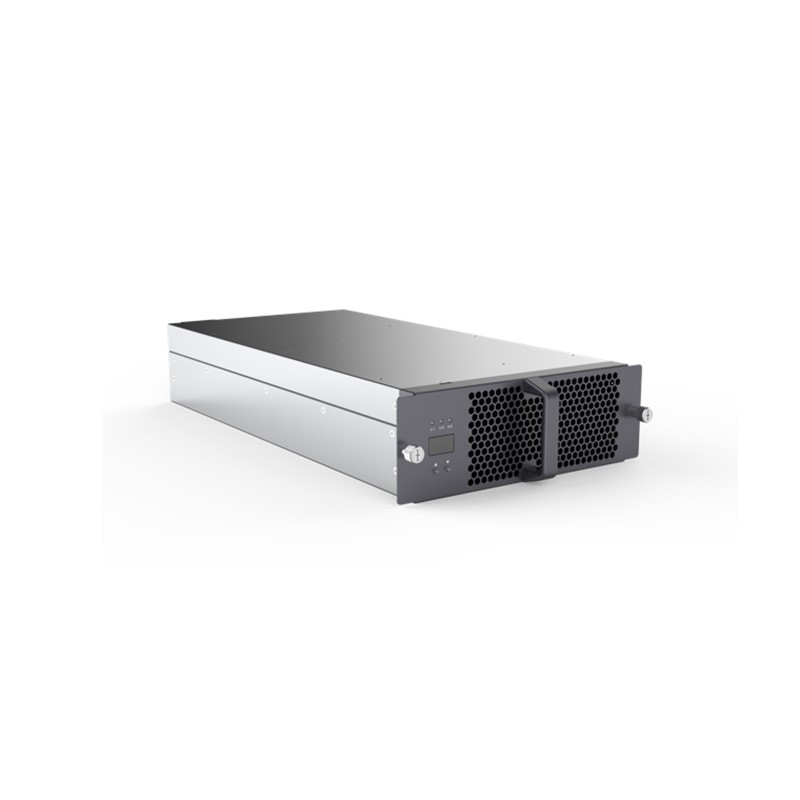

| 20kW充电模块 | 型号 | YFL100020A 国网三统一充电模块 |
| 工作环境条件 | 工作温度 | －40℃～＋75℃，55℃以上需降额使用 |
| 储存温度 | －40℃～＋70℃ | |
| 相对湿度 | ≤95％RH，无冷凝 | |
| 冷却方式 | 强迫风冷 | |
| 海拔高度 | 2000m，2000m 以上需降额使用 | |
| 大气压力 | 79kPa～106kPa | |
| 交流输入 | 输入制式 | 三相+PE |
| 电压范围 | 266Vac～456Vac | |
| 不工作承受最大静态电压 | 600Vac | |
| 额定电压 | 380Vac | |
| 最大输入电流 | 32A | |
| 效率（满载） | 96% | |
| 频率范围 | 40Hz～65Hz | |
| THD | ≤5％ | |
| 直流输出 | 电压范围 | 200Vdc～1000Vdc |
| 恒功率输出电压范围 | 300Vdc～1000Vdc | |
| 电流范围 | 0～67A（限流点可以设） | |
| 额定电流 | 20A （设定限流点需要） | |
| 稳压精度 | ＜±0.5％ | |
| 稳流精度 | ≤±1％（输出负载 20％额定电流～100%电流变化） | |
| 负载调整率 | ≤±0.5％ | |
| 电网调整率 | ≤±0.1％（测试范围为 320V～456V） | |
| 启动超调量 | ≤±3％ | |
| 外形尺寸及重量 | 尺寸 | 84mm（高）×218mm（宽）×458mm（深） |
| 重量 | ≤13kg | |
| 其他 | 通信方式 | CAN总线 |
| 噪音 | <65dB | |
| 功率密度 | 39.0W/in³ | |
| 平均无故障时间（MTBF) | >400,000小时 | |
| 认证 | 开普认证 | |
|
|
||

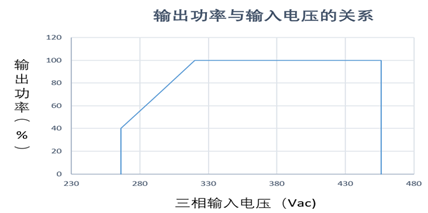

输出功率与输入电压的关系

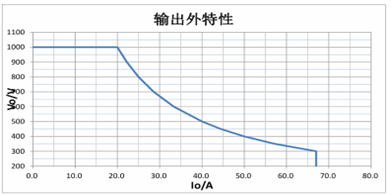

输出外特性

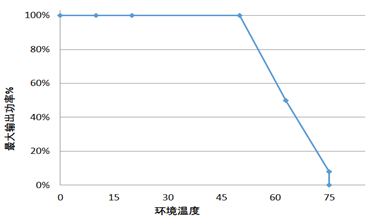

环境温度
